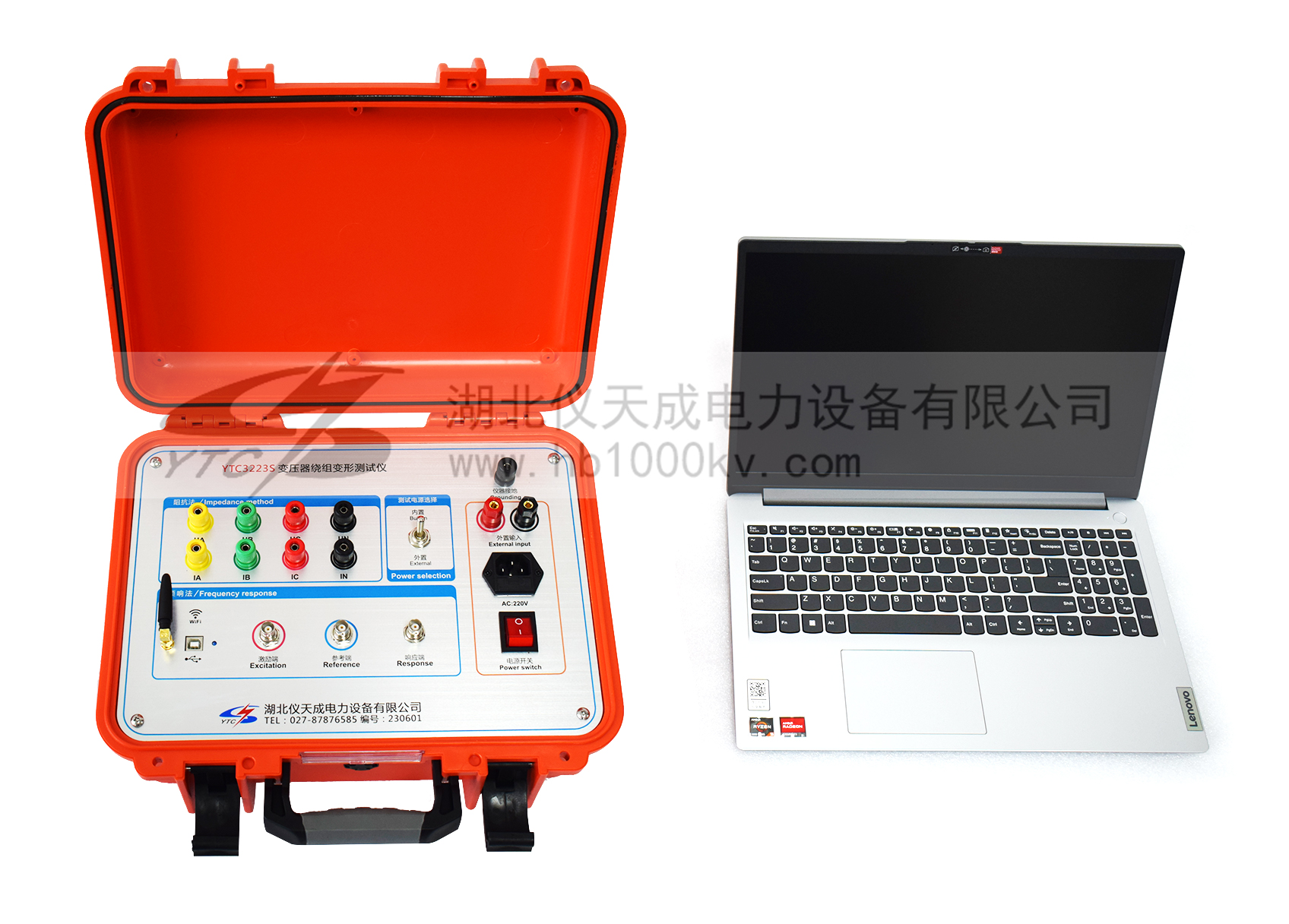

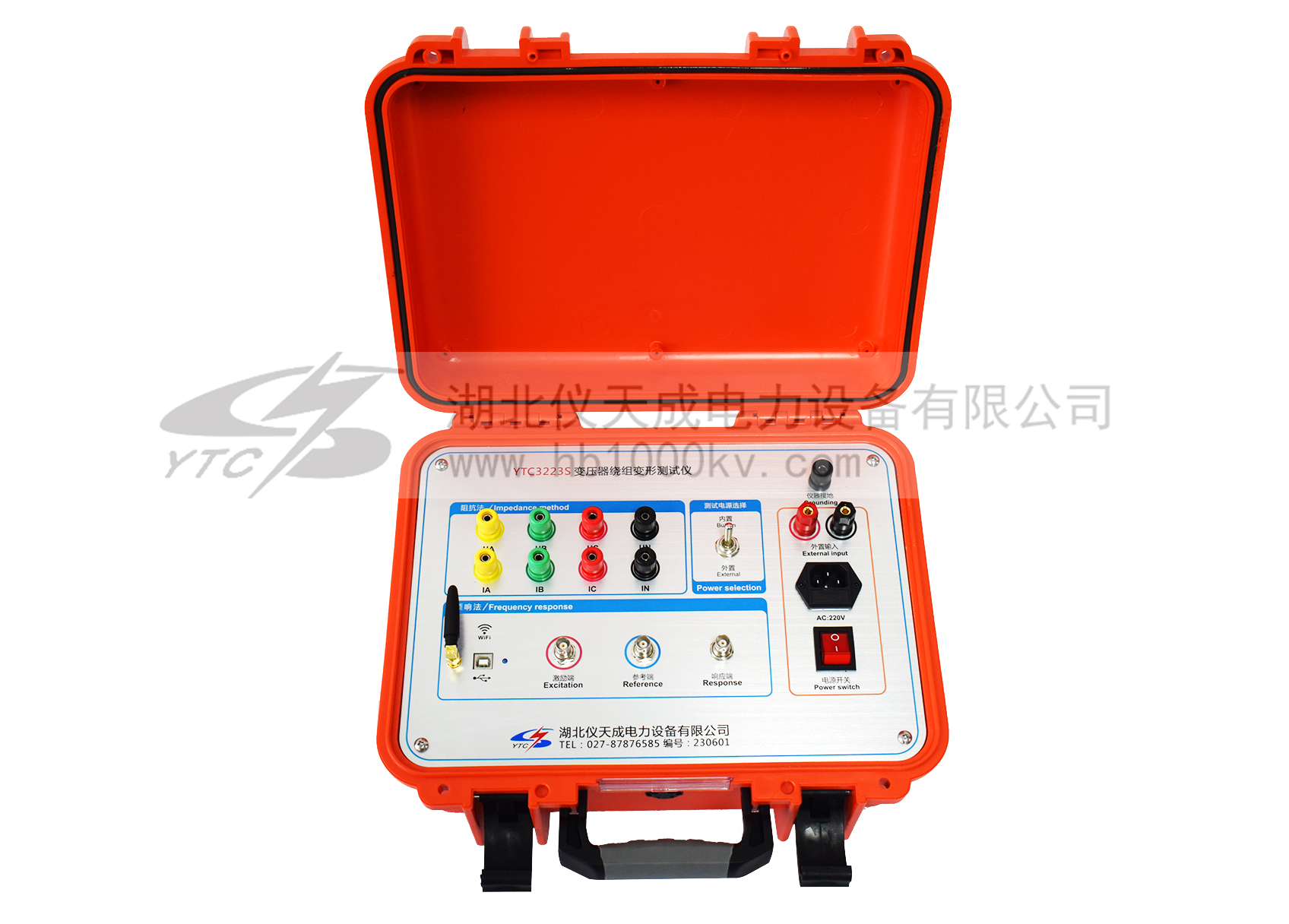

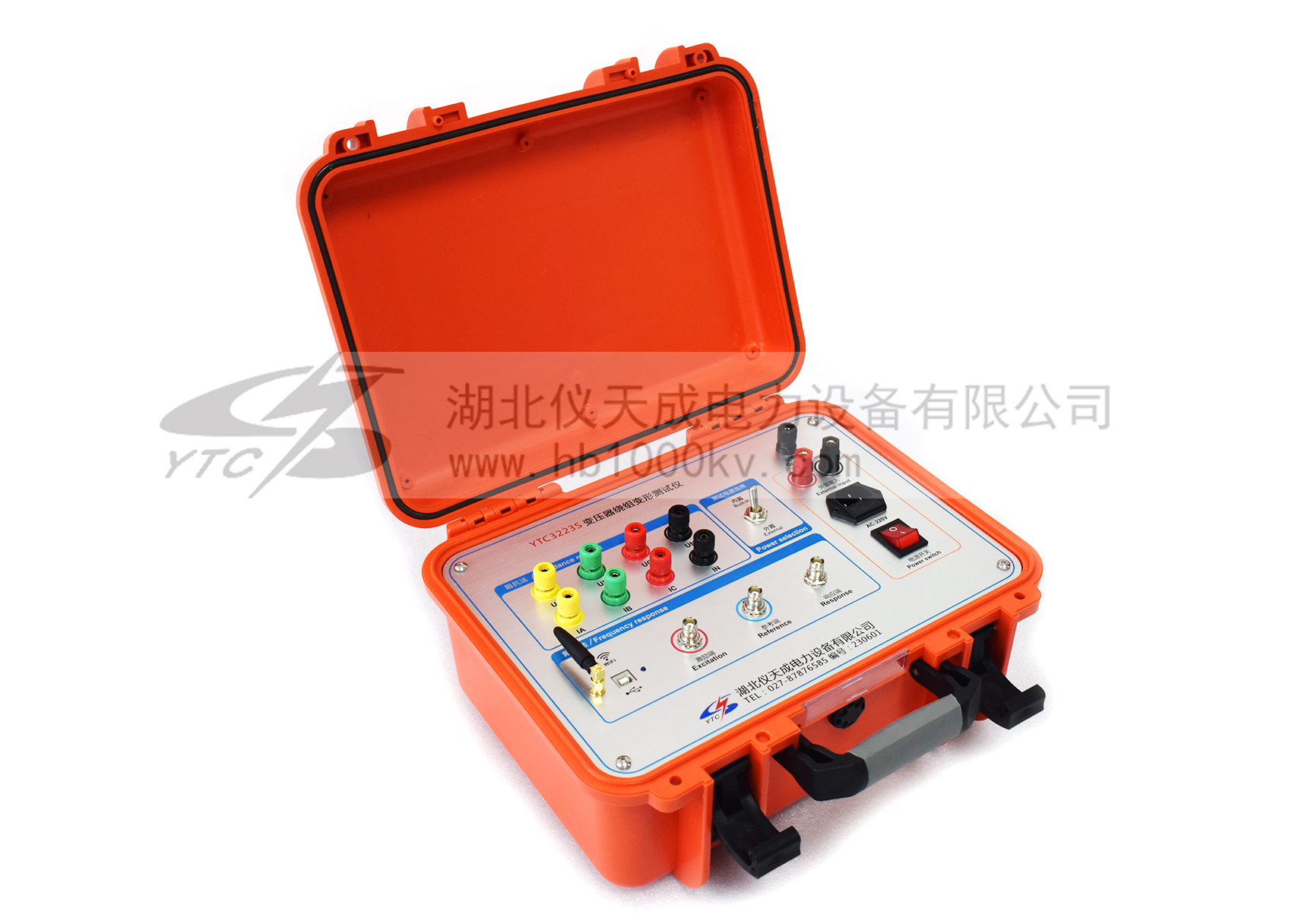

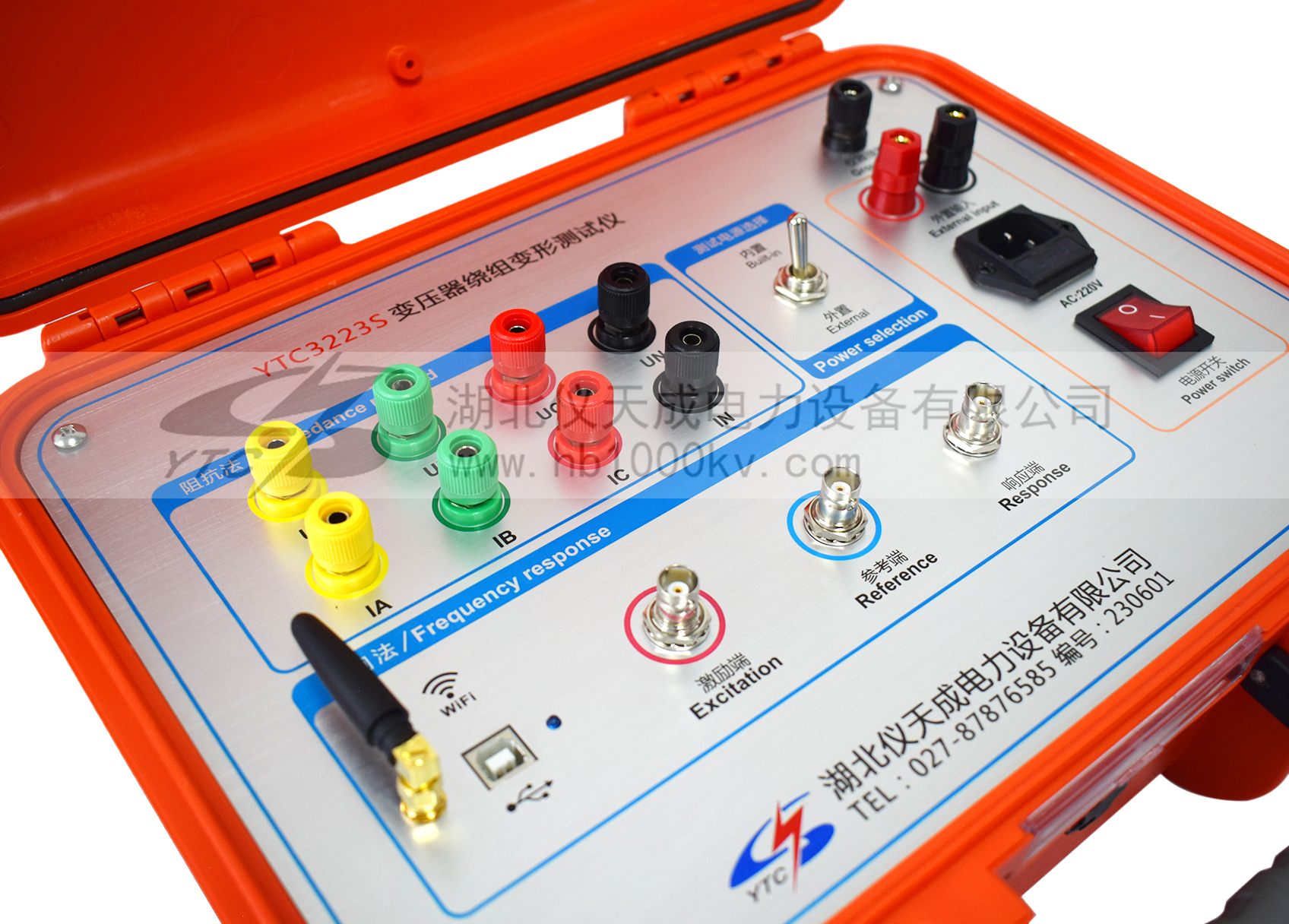

          YTC3223S 變壓器繞組變形測試儀



	        YTC3223S變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

	        YTC3223S變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。






        提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481



        產品圖集
        操作手冊
         產品視頻





















          產品簡介
PRODUCT INTRODUCTION




                 YTC3223S變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

        變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。

        YTC3223S變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

         對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。





	頻響法主要技術特點：



	1. 采集控制采用高速、高集成化微處理器。

	2. 筆記本電腦與儀器之間通信USB接口。

	3. 硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。

	4. 高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。

	5. 信號輸出幅度軟件調節，最大幅度峰值±10V。

	6. 計算機將檢測結果自動分析和生成電子文檔(Word)。

	7. 儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。

	8. 幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。

	9. 檢測數據自動分析系統

	橫向比較A、B 、C三相之間進行繞組相似性比較其分析結果為:

	①一致性很好

	②一致性較好

	③一致性較差

	④一致性很差,

	縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較其分析結果為:

	①正常繞組

	②輕度變形

	③中度變形

	④嚴重變形

	10. 可自動生成Word電子文檔，供保存和打印。

	11. 該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。




















          產品特征
PRODUCT FEATURES



















          技術參數
TECHNICAL PARAMETERS












					分段掃頻測量分布



					掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；

					(0.5kHz)-(10kHz)；(10kHz)-(100kHz)

					(100kHz)-(500kHz)；(500kHz)-(1000kHz)







					線性掃描分布



					掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。







					幅度測量范圍

					(-120dB)至(+20dB)







					幅度測量精度

					0.1dB







					掃描頻率精度

					0.005%







					信號輸入阻抗

					1MΩ







					信號輸出阻抗

					50Ω





					信號輸出幅值

					±20V







					同相測試重復率

					99.9%







					測量儀器尺寸(長寬高)

					340X240X210(mm)







					儀器鋁合金箱尺寸(長寬高)

					370X280X260(mm),線箱鋁合金箱尺寸(長寬高)420X300X300(mm)







					總體重量

					20Kg







					操作溫度

					-10℃至+40℃





					存儲溫度

					-20℃至+70℃







					相對濕度

					<90%，不凝結




























          應用領域
APPLICATION FIELD

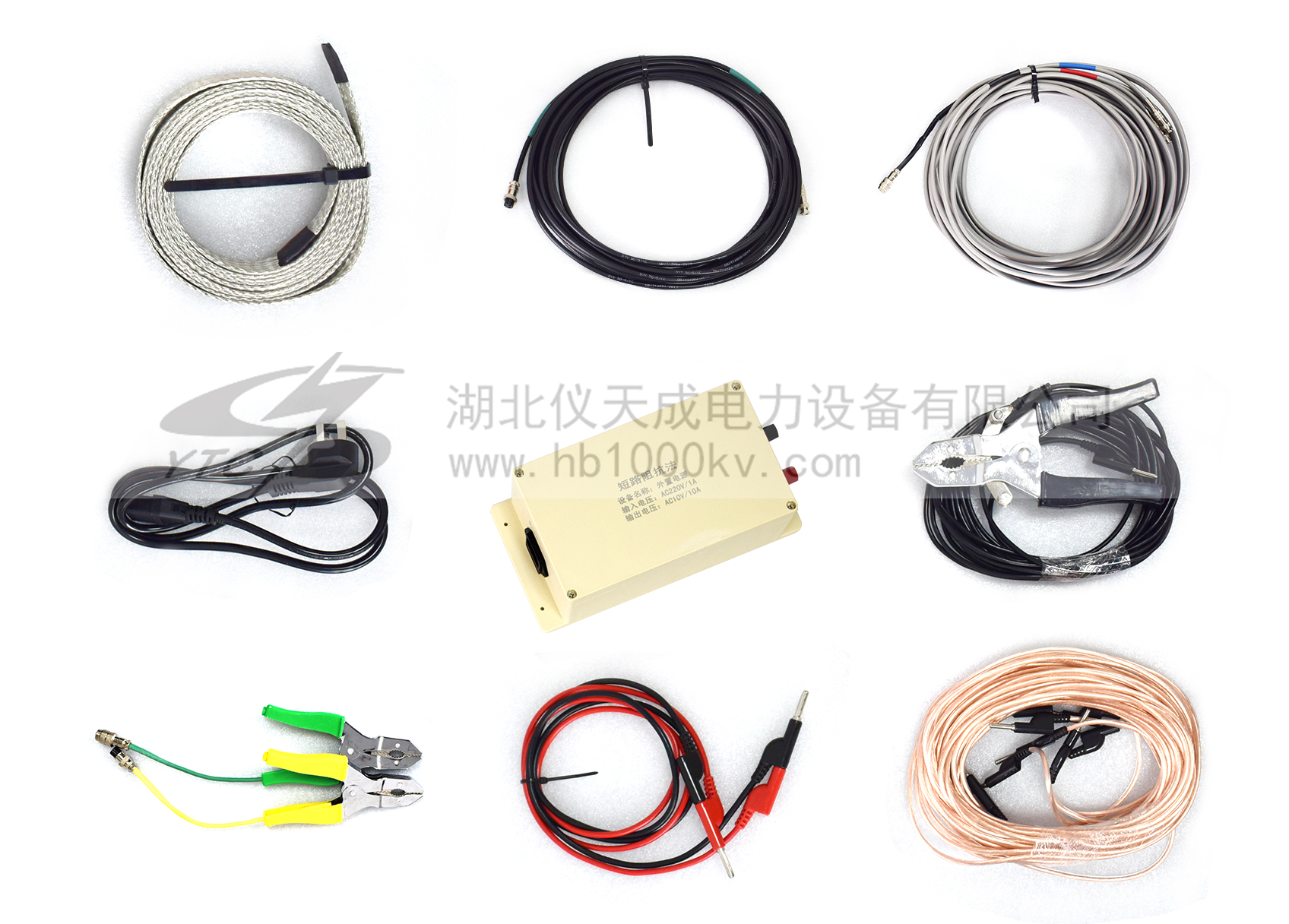

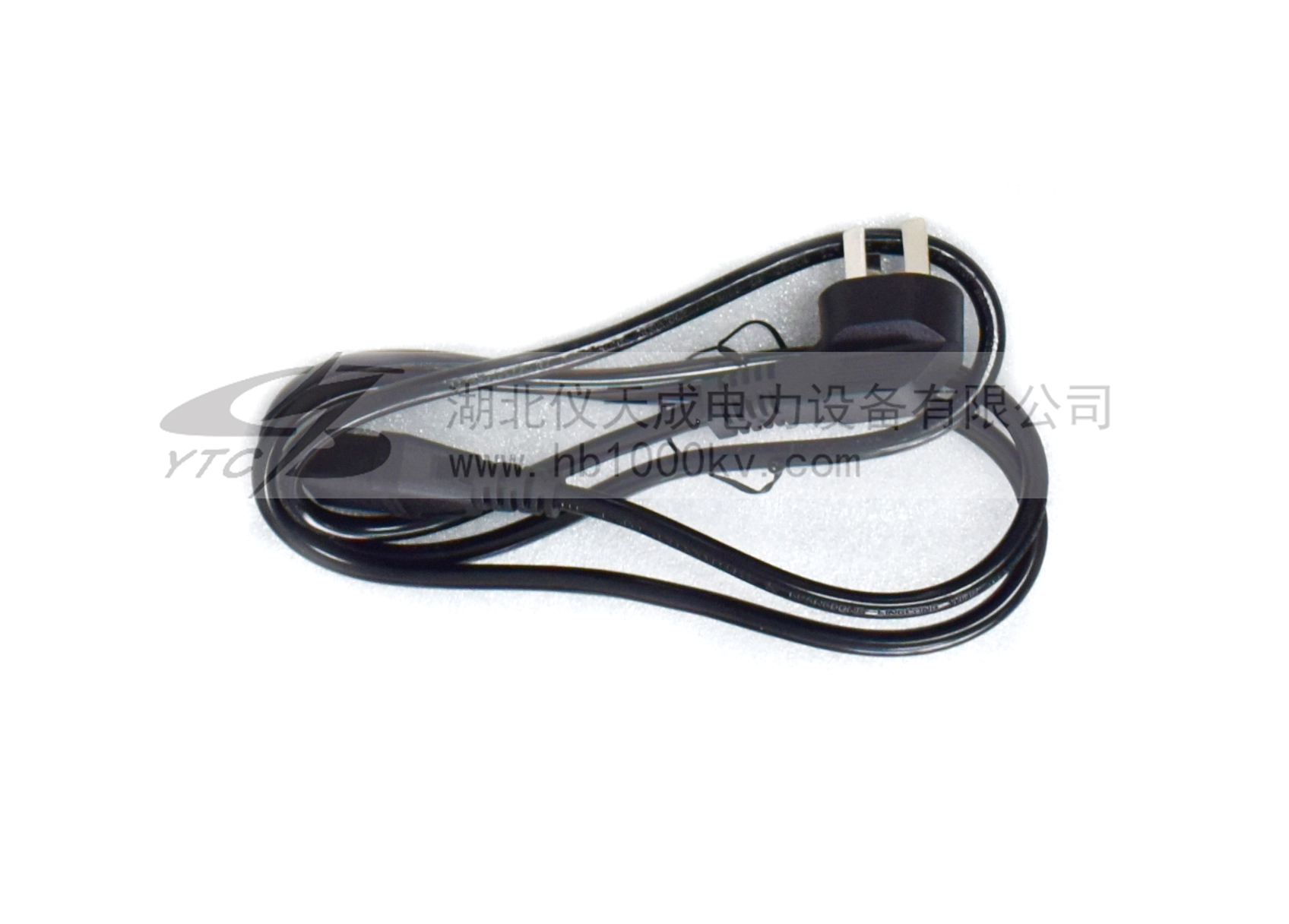

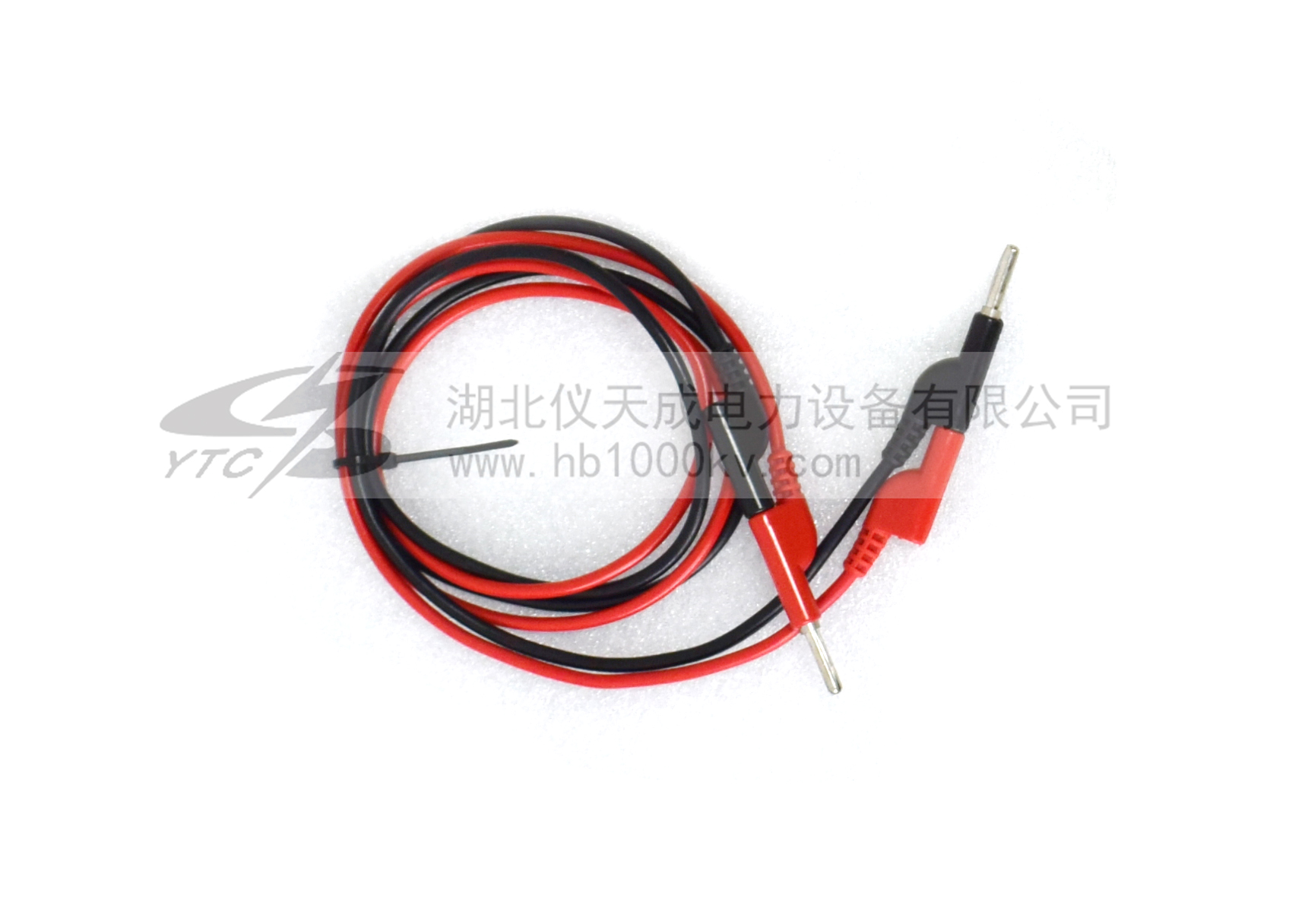

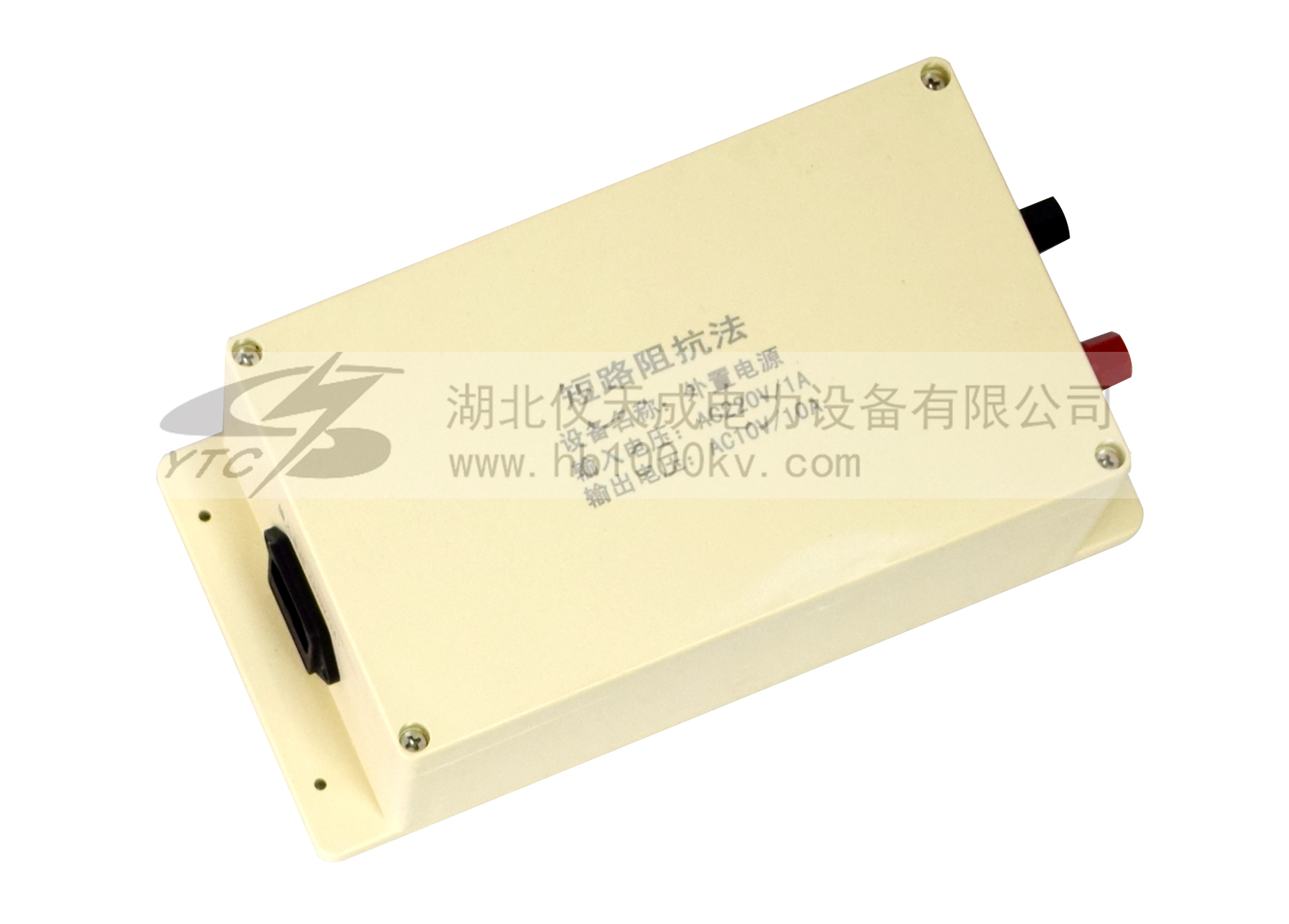

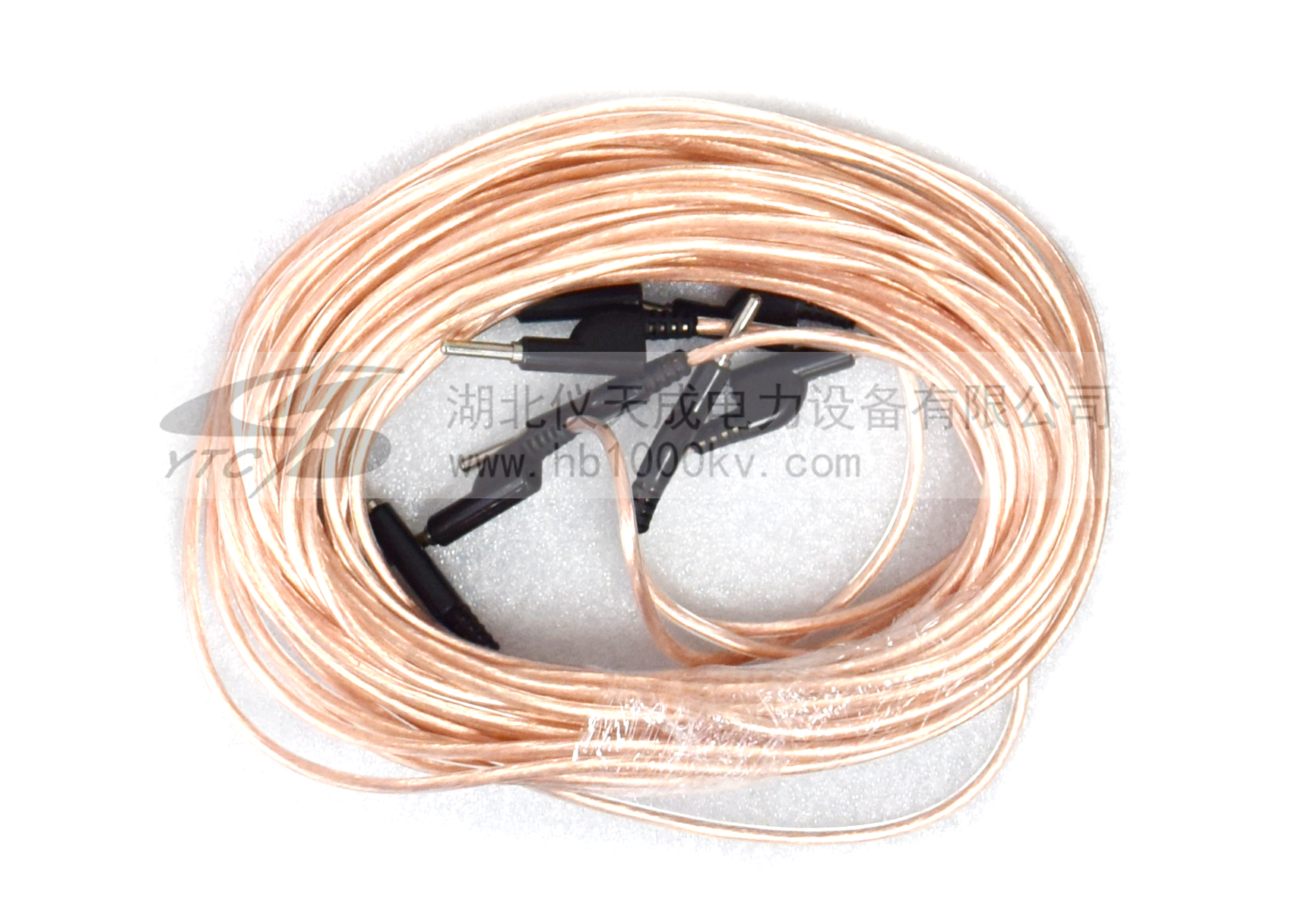

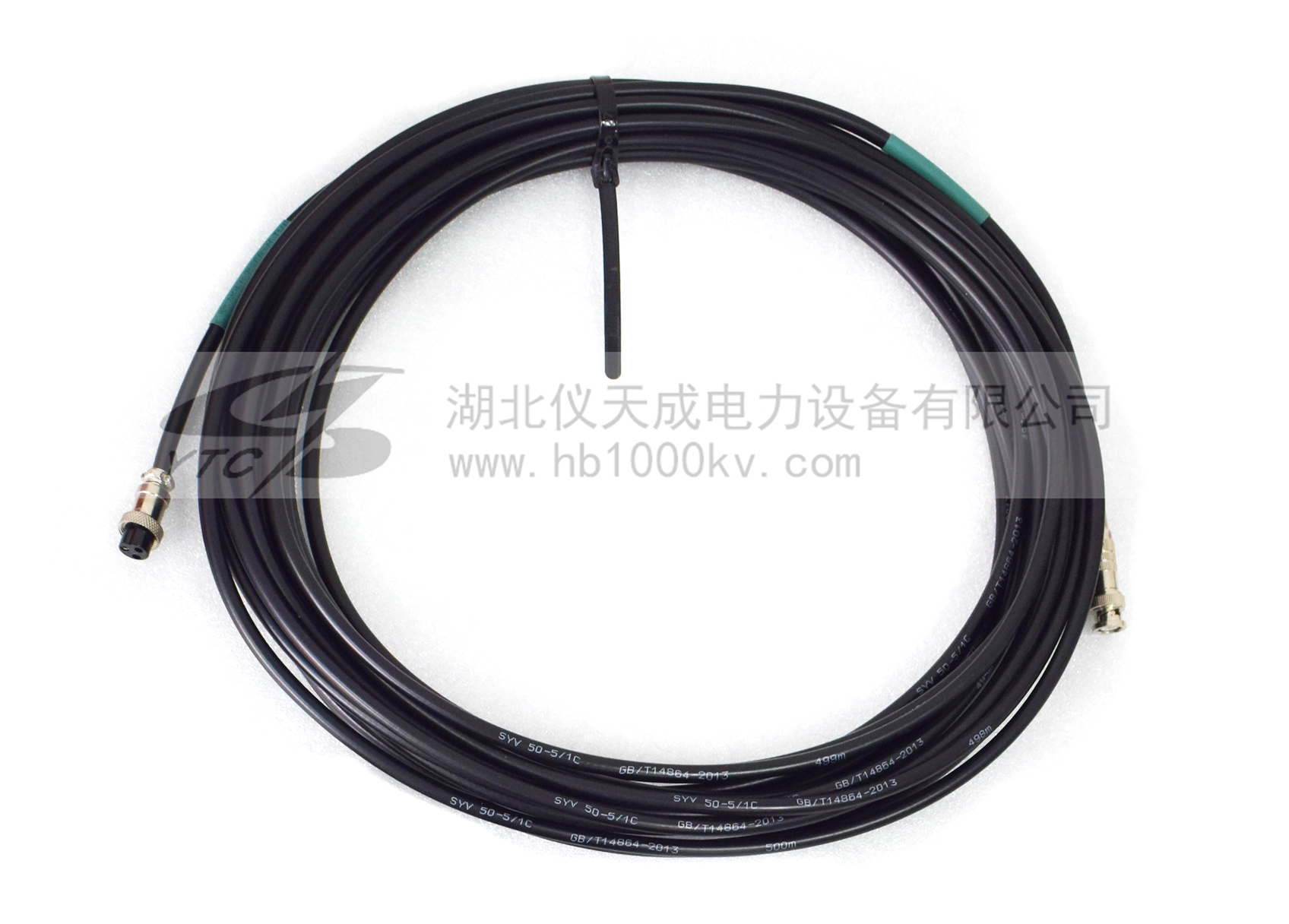

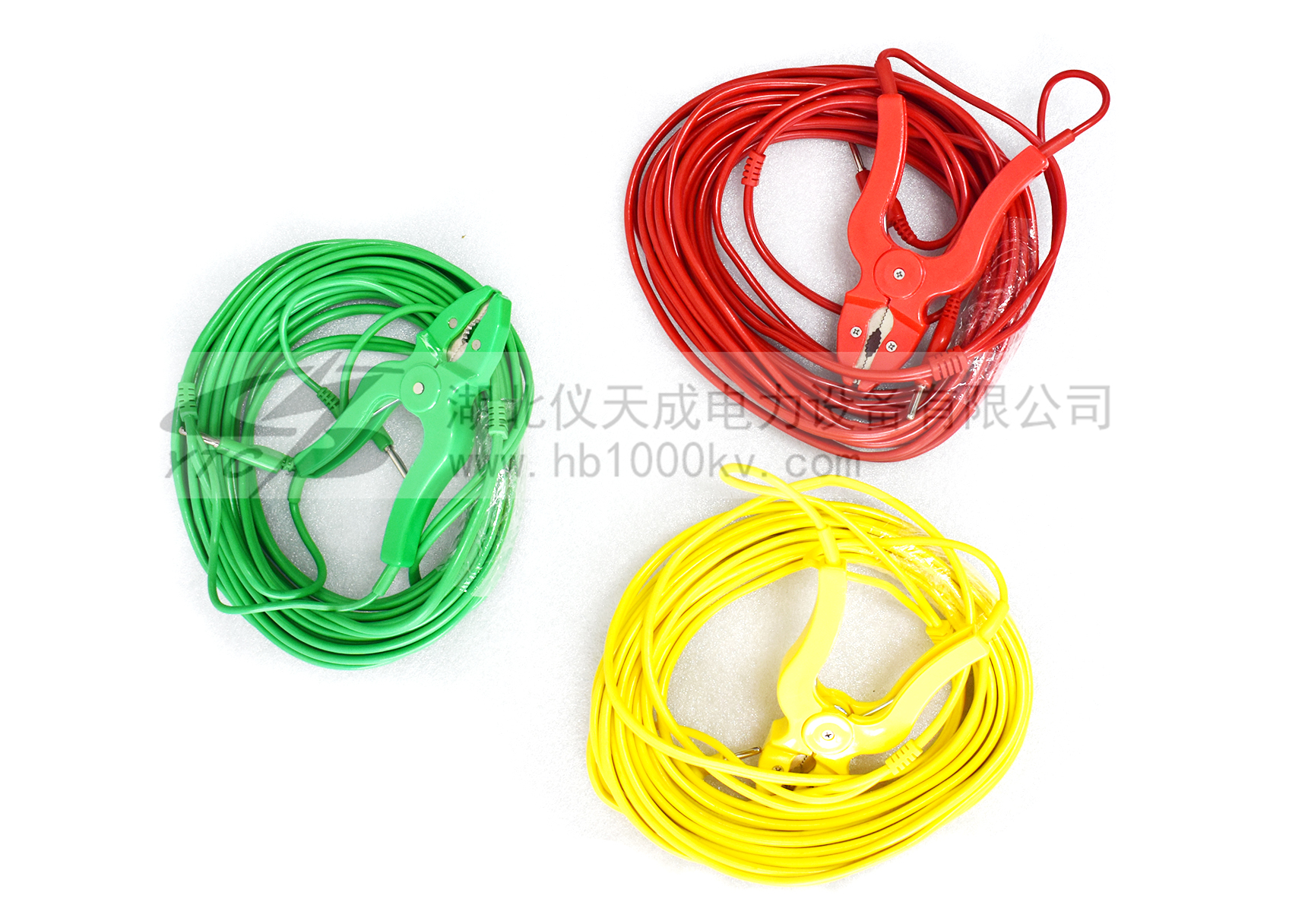

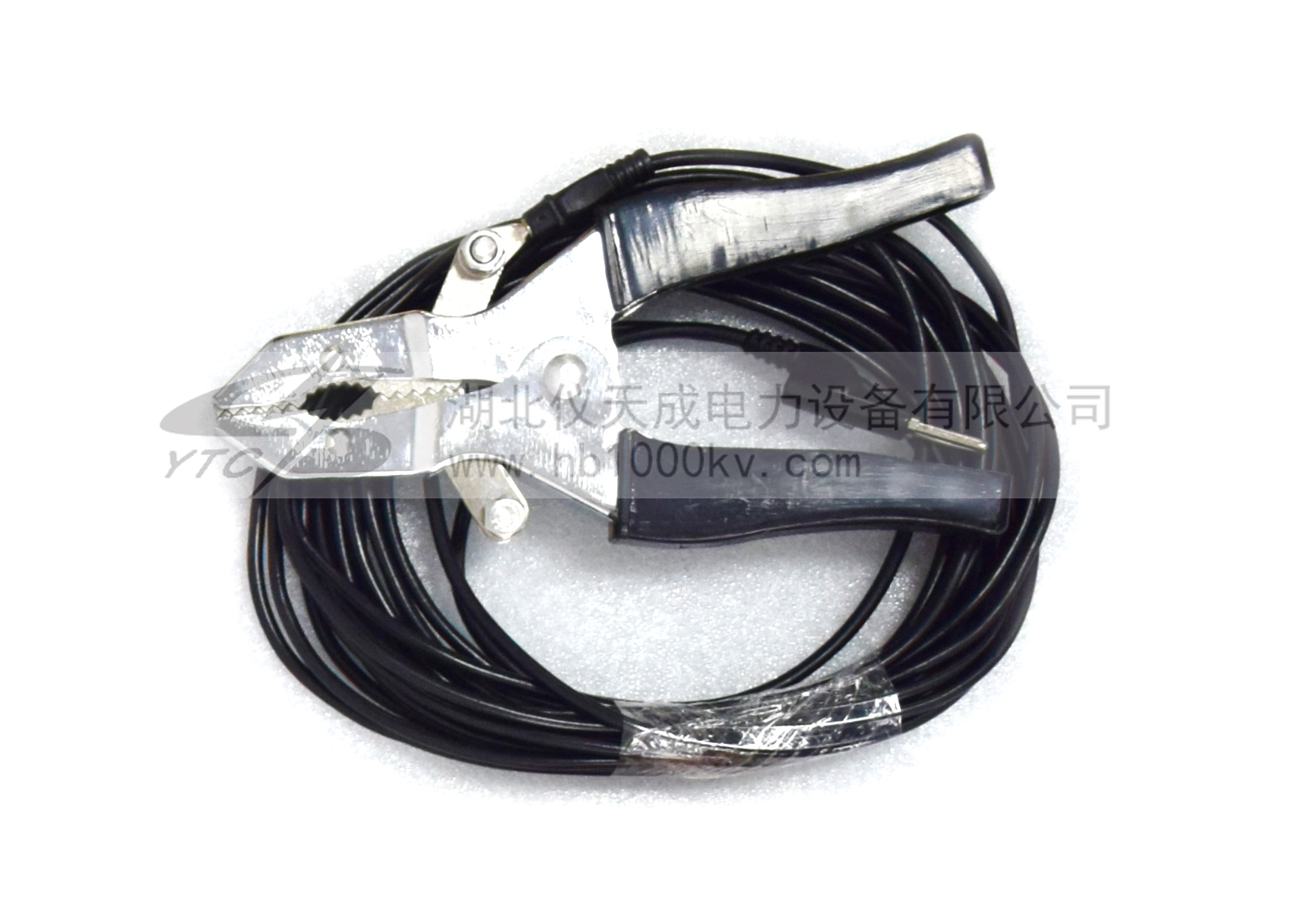

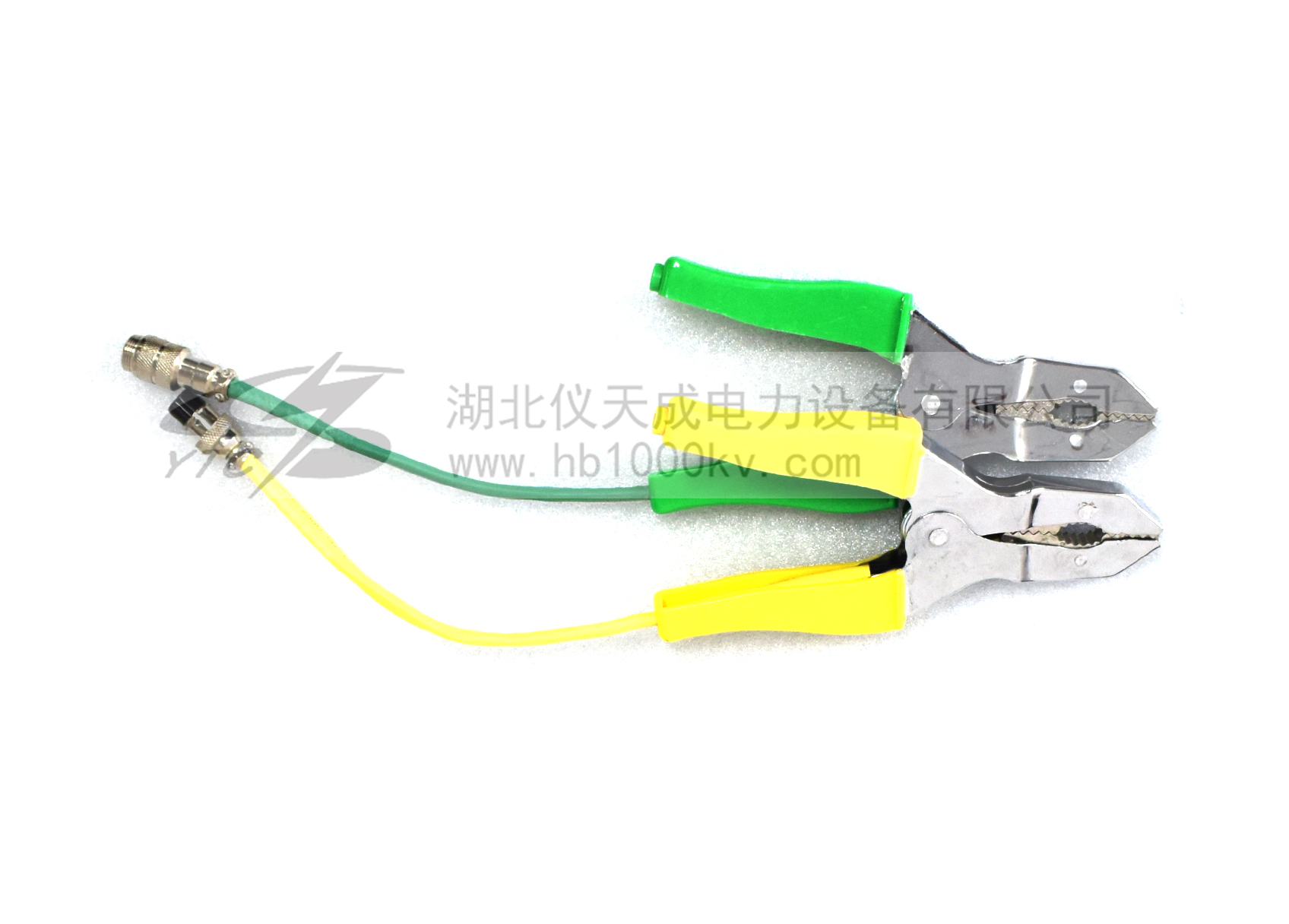

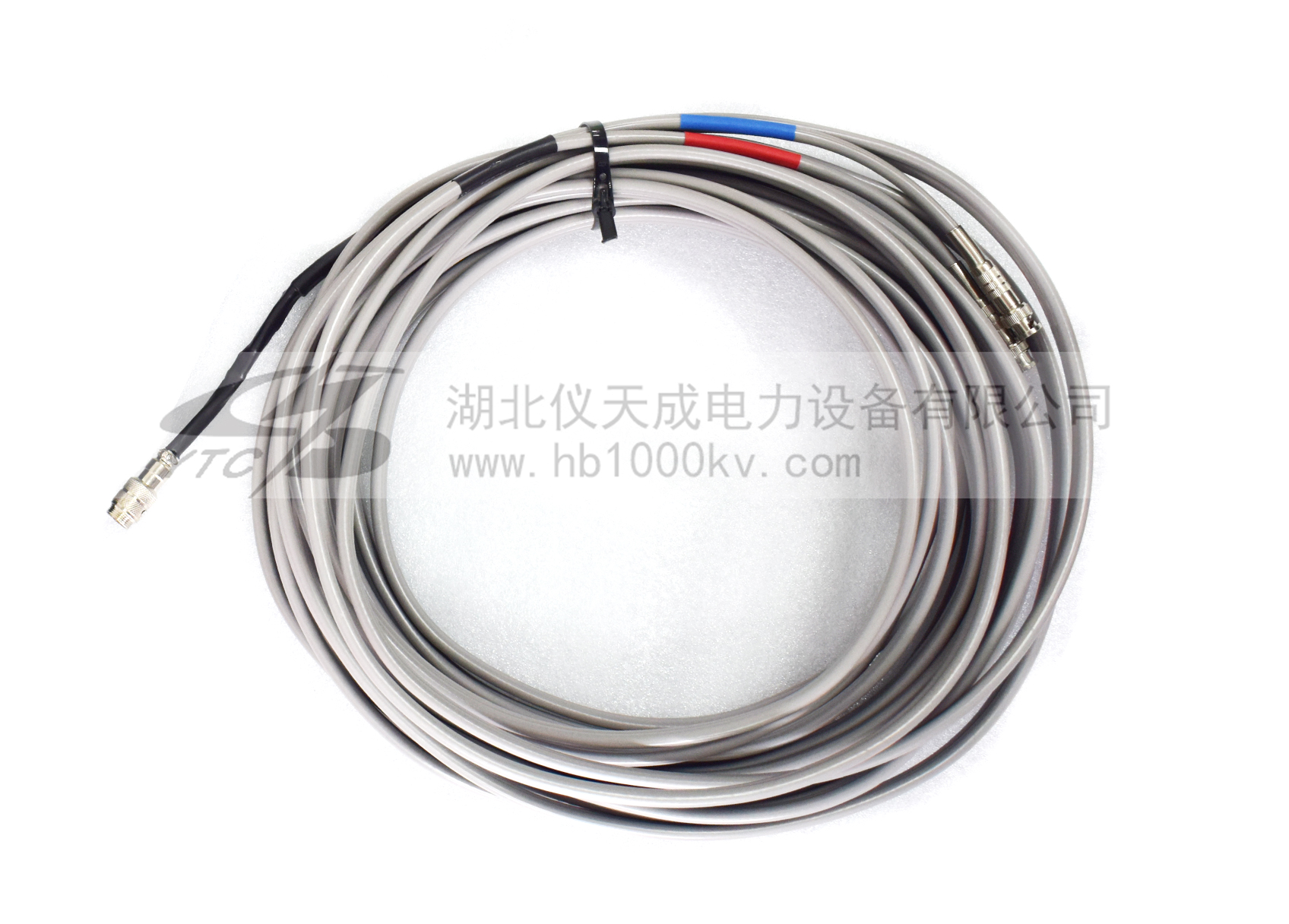

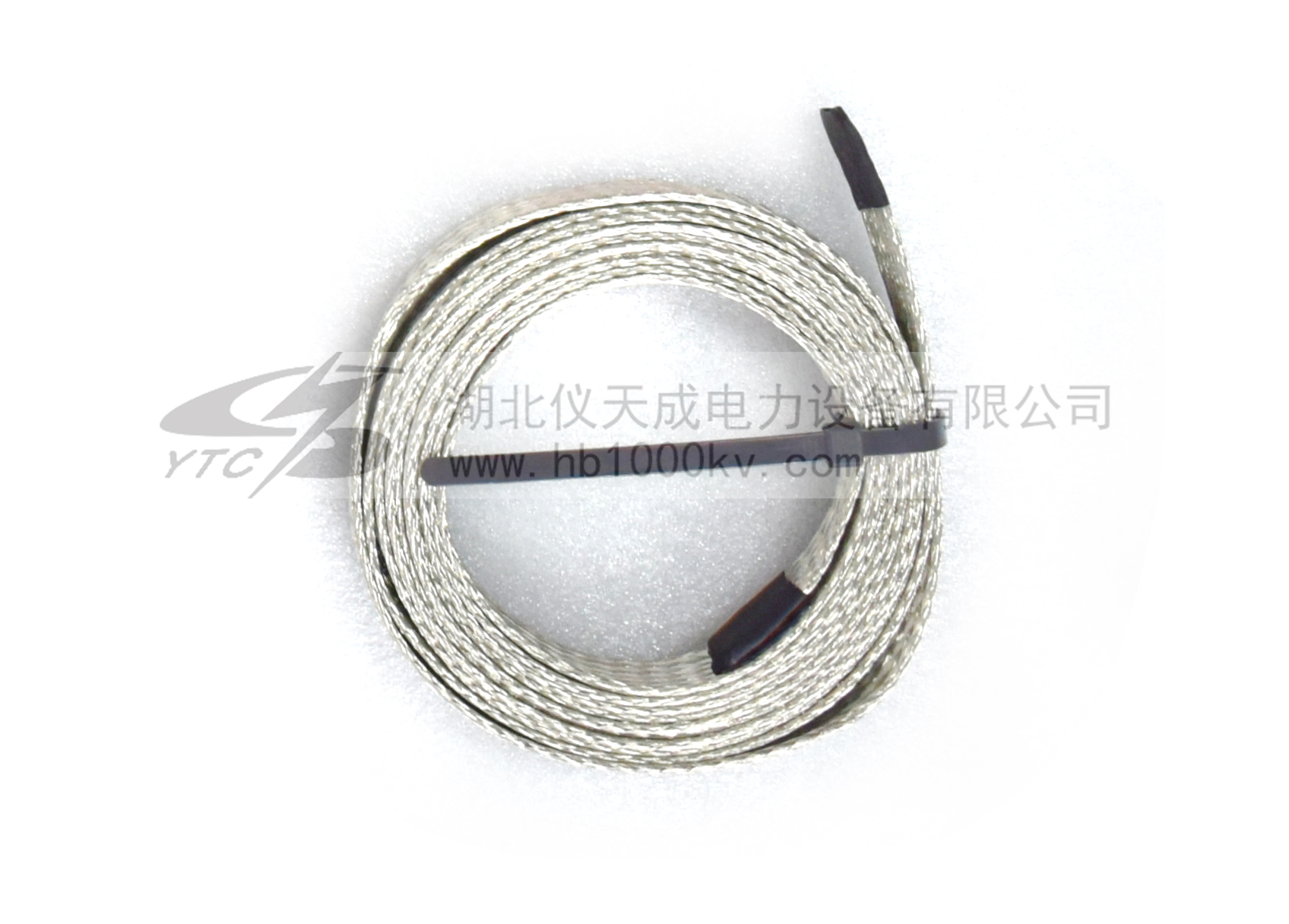

          附件配件
ACCESSORIES ACCESSORIES















          權威鑒定
AUTHORITY TO IDENTIFY





          企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
