YTC2678水內冷發電機絕緣電阻測試儀原理簡介

返回打印來源：儀天成電力時間：2018/11/08 閱讀：次

水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。額定輸出電壓2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。那么此產品的工作原理是怎樣的呢？本文就以上問題做出講解。

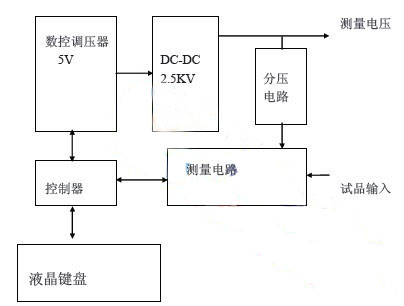

各部分功能

液晶鍵盤：負責鍵盤、顯示。

數控調壓器：采用PWM 電路高效率產0-5V 標準輸出。

DC-DC 0-10Kv：采用升壓變壓器，高效轉換，輸出2.5kv 的直流高壓。具有短路保護功能

分壓電路： 2.5KV 的高壓，轉換成5V，便于AD 采集。

測量電路：負責數據采集，電流變換等。

控制器：將所有上述模塊連接，完成測量。
儀天成電力設備有限公司是專業生產銷售電力檢測設備的技術型廠家，擁有十多年行業技術經驗，所生產的YTC水內冷發電機絕緣電阻測試儀售后三月包換，三年質保，終身保修！

儀天成電力設備有限公司
2018年11月8日
